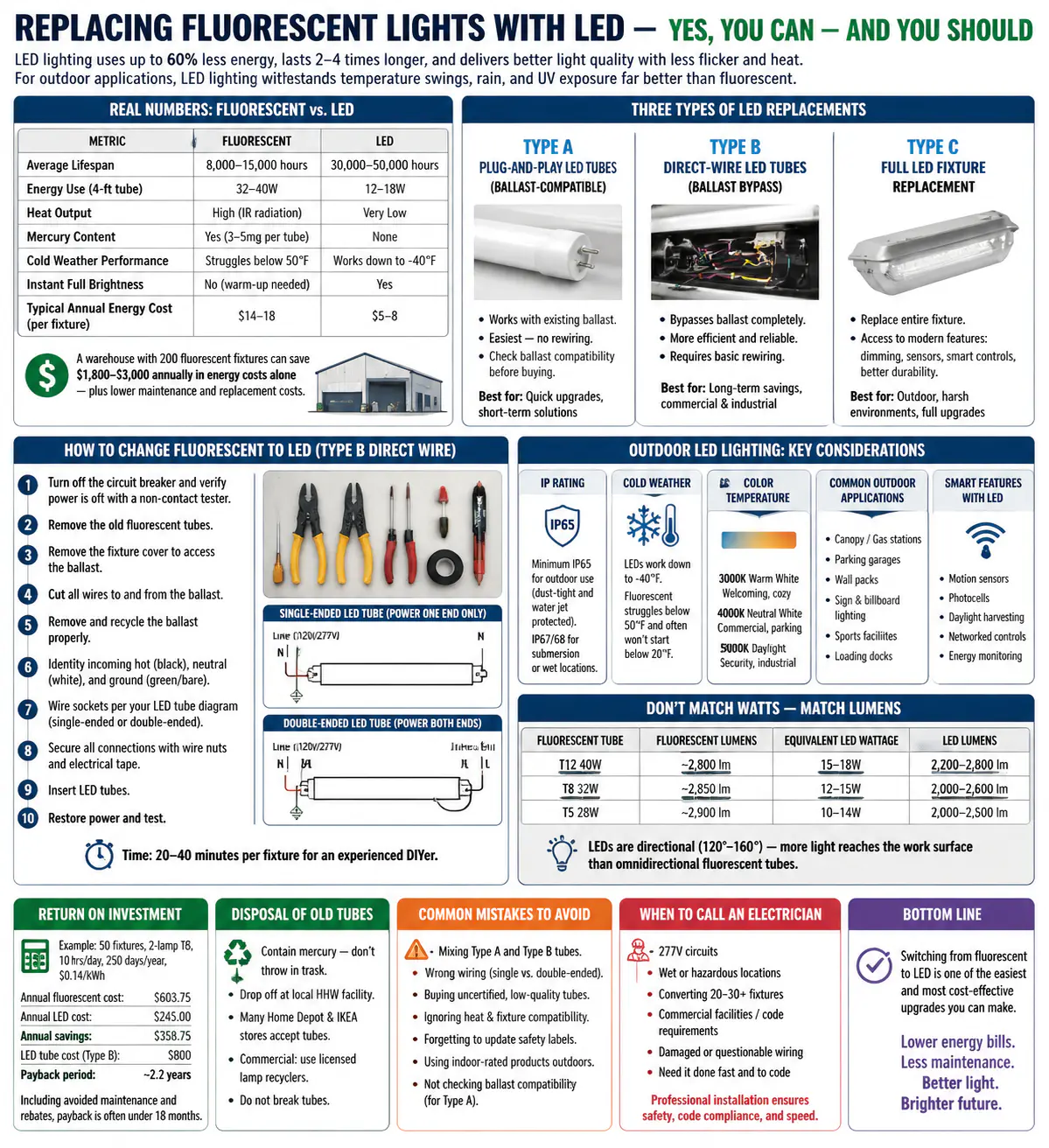

Floresanı LED'e Değiştirme: Tam Dönüşüm Kılavuzu

Kısa Cevap: Evet, Floresan Işıkları LED'ler ile Değiştirebilirsiniz - ve Yapmalısınız

Florasandan LED'e geçiş, ister iç ister dış mekan olsun, herhangi bir alanda yapabileceğiniz en basit yükseltmelerden biridir. İşlem, tüm armatürün değiştirilmesini veya mevcut floresan muhafazanızda uyumlu bir LED tüp kullanılmasını içerir. Çoğu ev sahibi ve tesis yöneticisi, temel bir dönüşümü tesisat başına 30 dakikadan kısa bir sürede tamamlar ve çoğu durumda elektrikçiye gerek kalmaz.

LED aydınlatma, floresana göre %60'a kadar daha az enerji kullanır 2 ila 4 kat daha uzun ömürlüdür ve daha az titreşim ve ısı ile daha iyi ışık kalitesi üretir. Dış mekan uygulamaları için faydaları daha da belirgindir; dış mekan LED aydınlatması sıcaklık değişimlerine, yağmura ve UV ışınlarına maruz kalmaya floresan alternatiflerinden çok daha iyi dayanır.

Bu kılavuz, iç ve dış mekan senaryolarını, mevcut LED değiştirme türlerini, maliyet tasarruflarını ve kaçınılması gereken yaygın hataları kapsayarak dönüşüm sürecinin her adımında size yol gösterir.

İnsanlar Neden Geçiş Yapıyor: LED Dönüşümünün Arkasındaki Gerçek Sayılar

Nasıl yapılır konusuna dalmadan önce, gerçekte neyin tehlikede olduğunu anlamak yardımcı olur. Geçişin durumu sadece teorik değildir; enerji ve bakım tasarrufları konut ve ticari ortamlarda iyi bir şekilde belgelenmiştir.

200 adet floresan armatür çalıştıran ticari bir depo, aydınlatma elektrik faturasını şu ana kadar azaltmayı bekleyebilir: Yıllık 1.800 ila 3.000 ABD Doları LED'e dönüştürüldükten sonra - ve bu rakam, bakım işçiliğinin ve yedek tüp maliyetlerinin azalmasını hesaba katmıyor.

Floresan Armatürler için Üç Tip LED Değiştirme

Tüm LED dönüşümleri aynı değildir. Herhangi bir şey satın almadan önce hangi yaklaşımın mevcut donanımlarınıza ve bütçenize uygun olduğunu bilmeniz gerekir. Üç ana yol var.

Tip A: Tak ve Çalıştır LED Tüpler (Balast Uyumlu)

Bu LED tüpler mevcut floresan balastınızla çalışacak şekilde tasarlanmıştır. Eski floresan tüpünü çıkarıp yeni LED'i takmanız yeterli; yeniden kablolamaya gerek yok. Bu en hızlı ve en basit dönüştürme yöntemidir.

İşin püf noktası: balastlar zamanla aşınır ve arızalandıklarında ya balastınızı değiştirmeniz (bu da maliyeti artırır) ya da B Tipi bir tüpe geçmeniz gerekir. Ayrıca her LED tüp her balastla uyumlu değildir. Satın almadan önce daima üreticinin uyumluluk listesini kontrol edin.

Tip B: Doğrudan Kablolu LED Tüpler (Balast Bypass)

Bu yöntem, armatürü doğrudan hat voltajına (120V veya 277V) bağlanacak şekilde yeniden kablolayarak balastın tamamen atlanmasını sağlar. Balast ya çıkarılır ya da yerinde bırakılır ancak bağlantısı kesilir. B tipi tüpler, balastın neden olduğu güç kayıplarını ortadan kaldırdığı için A tipine göre enerji açısından daha verimlidir.

Bu tercih edilen uzun vadeli çözümdür çoğu ticari ve endüstriyel ortam için. İlk kurulum, devre kesicinin kapatılması, balast kablolarının çıkarılması ve soket kablolarının doğrudan güç kaynağına bağlanması gibi temel elektrik işlerini gerektirir; ancak bu işlem tamamlandıktan sonra gelecekteki balast değiştirme maliyetlerini tamamen ortadan kaldırırsınız.

Tip C: Tam Armatür Değişimi (LED'e Hazır Armatürler)

Bazen en iyi hamle, floresan muhafazanın tamamını LED'e özel yeni bir armatürle değiştirmektir. Bu özellikle, yeterli nem veya darbe koruması sağlayamayabilecek, sonradan takılan floresan muhafazalar yerine, baştan sona LED sürücüler için tasarlanmış IP dereceli muhafazalar istediğiniz dış mekan LED aydınlatma için geçerlidir.

Tam armatür değişiminin ön maliyeti daha yüksektir ancak entegre karartma, hareket sensörleri, akıllı kontroller ve amaca yönelik termal yönetim gibi özelliklere erişmenizi sağlar; bunların tümü LED'in ömrünü uzatır ve enerji tasarrufunu en üst düzeye çıkarır.

Adım Adım: Floresanı LED'e Değiştirme (B Tipi Doğrudan Kablo)

B Tipi balast baypas yöntemi en dayanıklı ve yaygın olarak tavsiye edilen yaklaşımdır. Standart 4 metrelik T8 veya T12 floresan armatür için bunun tam olarak nasıl yapılacağı aşağıda açıklanmıştır.

İhtiyacınız Olanlar

• B Tipi LED T8 tüpler (lamba yuvası başına bir adet)
• Tel kesiciler ve tel sıyırıcılar
• Tel somunları veya kol konnektörleri
• Elektrik bandı
• Düz uçlu ve Phillips tornavidalar
• Temassız voltaj test cihazı
• Merdiven (tavana monte edilmişse)

Dönüşüm Süreci

1. Devre kesiciyi kapatın — asla canlı bir fikstür üzerinde çalışmayın. Herhangi bir kabloya dokunmadan önce armatürde güç bulunmadığını doğrulamak için temassız voltaj test cihazınızı kullanın.
2. Eski floresan tüplerini 90 derece döndürerek ve mezar taşı yuvalarından kaydırarak çıkarın.
3. Balast bölmesine erişmek için armatür kapağını veya difüzör panelini çıkarın.
4. Balastı bulun; her iki ucundan birden fazla kablo çıkan, genellikle siyah veya gri olan dikdörtgen bir kutudur.
5. Balasta giden ve balasttan çıkan tüm kabloları kesin ve armatür tarafında çalışmak için yeterli kablo uzunluğu bırakın (en az 4-6 inç).
6. Balastı montaj vidalarını sökerek armatürden çıkarın. Uygun geri dönüşüm için bir kenara koyun; balastlar PCB içerebilir.
7. Tavan/duvar kaynağından gelen sıcak (siyah), nötr (beyaz) ve toprak (yeşil veya çıplak bakır) kabloları tanımlayın.
8. Sıcak kabloyu armatürün her iki ucundaki bir lamba soketinin giriş tarafına bağlayın. Nötr ucunu her iki uçtaki diğer sokete bağlayın. Kesin kablolama, LED tüpünüzün tek uçlu veya çift uçlu olmasına bağlıdır; her zaman özel LED tüpünüzle birlikte verilen kablo bağlantı şemasını izleyin.
9. Tüm bağlantıları tel somunlarla sabitleyin ve elektrik bandıyla sarın.
10. Yeni LED tüplerini takın, kesiciye gücü geri yükleyin ve test edin.

Deneyimli bir DIYer için toplam süre: Fikstür başına 20 ila 40 dakika . Büyük bir parti yapıyorsanız, pratik yaptıkça süreç daha hızlı hale gelir.

Dış Mekan LED Aydınlatma : Floresan Değiştirilirken Dikkat Edilmesi Gereken Özel Hususlar

Dış ortamlar, iç mekanda bulunmayan değişkenleri ortaya çıkarır: nem, aşırı sıcaklıklar, böcekler, UV bozulması ve fiziksel etki. Dış mekan LED aydınlatması bu faktörler göz önünde bulundurularak seçilmelidir ve basit bir tüp değişimi nadiren yeterlidir.

IP Derecelendirmesi: Dış Mekan Armatürleri için En Önemli Özellik

IP (Giriş Koruması) derecelendirmeleri, bir armatürün toza ve suya ne kadar dayanıklı olduğunu gösterir. Dış mekan LED aydınlatma için minimum ihtiyacınız var IP65 Bu da armatürün toz geçirmez olduğu ve her yönden gelebilecek su jetlerine karşı korunduğu anlamına gelir. Islak veya su altındaki ortamlar (fıskiye aydınlatması veya yer altı tesisatları gibi) IP67 veya IP68 gerektirir.

Dış mekanda kullanılmak üzere tasarlanan floresan armatürler de tipik olarak IP derecelerine sahiptir, ancak birçok eski kurulum, yalnızca kısmen korundukları kapalı alanlarda floresan ışıklar kullanır. Bunları değiştirirken mevcut muhafazanın yeterli koruma sağlayıp sağlamadığını veya donanımın tamamının değiştirilmesinin garanti edilip edilmediğini değerlendirin.

Soğuk Hava Performansı

Soğuk iklimlerde dış mekan LED aydınlatması için en ilgi çekici argümanlardan biri sıcaklık performansıdır. Floresan lambalar, 10°C'nin (50°F) altında lümen çıkışını önemli ölçüde kaybeder ve genellikle -7°C'nin (20°F) altında çalışmaya başlamaz. Bu nedenle otoparklardaki, soğuk hava depolarındaki ve kuzey iklimlerindeki floresan dış mekan aydınlatması, tarihsel olarak yavaş başlatma ve loş çıkış sorunlarıyla karşı karşıya kalmıştır.

Kaliteli dış mekan LED aydınlatma, ısınma süresi olmadan -40°F'ye (-40°C) kadar güvenilir bir şekilde çalışır. Bu küçük bir gelişme değil; LED'i soğuk ortamdaki dış mekan uygulamaları için tek pratik seçenek haline getiren temel bir yetenek farkıdır.

Florasandan LED'e Yükseltmelerin Yapıldığı Ortak Dış Mekan Uygulamaları

• Kanopi aydınlatması (benzin istasyonları, arabalı geçişler, yükleme istasyonları): Floresan kanopi ışıklarının LED kanopi armatürleriyle değiştirilmesi enerji kullanımını tipik olarak %50-65 oranında azaltır ve eski floresan kanopi sistemlerini rahatsız eden sık sık lamba yenileme işlemini ortadan kaldırır.
• Otopark aydınlatması : Garajlardaki floresan şerit aydınlatma, nem ve sıcaklık değişimlerinden dolayı bir bakım kabusudur. IP65 veya daha iyi dereceli LED buhar geçirmez armatürler, güvenlik amacıyla daha iyi renksel geriverim sağlarken bu sorunu da çözer.
• Dış duvar paketleri : Birçok eski ticari binada floresan duvar paketleri kullanılır. LED duvar paketi değişimleri, enerji tüketiminin çok küçük bir kısmıyla aynı veya daha iyi aydınlatmayı sağlar.
• Tabela ve billboard aydınlatması : Işıklı tabelaların arkasındaki floresan tüpler, daha eşit aydınlatma ve çok daha düşük bakım sıklığı için LED şerit ışıklar veya LED tüp eşdeğerleriyle değiştiriliyor.
• Spor tesisleri ve açık hava alanları : Spor salonlarındaki yüksek çıkışlı floresan armatürler, daha iyi yönsellik sunan, ışık saçılımını azaltan ve saha aydınlatmasının bütünlüğünü iyileştiren LED projektörlerle değiştiriliyor.

Dış Mekan LED Aydınlatma için Doğru Renk Sıcaklığını Seçmek

Kelvin (K) cinsinden ölçülen renk sıcaklığı, dış mekanların görünüşünü ve hissini etkiler. Dış mekan LED aydınlatması için en yaygın seçenekler şunlardır:

• 3000K (sıcak beyaz) : Konutların açık hava alanları, restoranlar ve konaklama için uygundur. Samimi, konforlu bir atmosfer yaratır.
• 4000K (nötr beyaz) : Otoparklar, ticari dış mekanlar ve perakende ortamları için popülerdir. Görünürlüğü estetikle dengeler.
• 5000K (gün ışığı/soğuk beyaz) : Maksimum görünürlüğün öncelikli olduğu güvenlik aydınlatmalarında, spor tesislerinde ve endüstriyel dış alanlarda yaygındır.

Floresan dış mekan ışıklarının çoğu 4100K aralığındaydı. Bunları değiştirirken, renk sıcaklığının eşleştirilmesi veya biraz düşürülmesi (4000K'ye), eski floresan kurulumlarının sert, steril kalitesini azaltırken benzer veya daha iyi bir görsel netlik sağlayacaktır.

Lümen Değerini Anlamak: Sadece Watt Değerlerini Eşleştirmeyin

Florasandan LED'e dönüşüm sırasında yapılan en yaygın hatalardan biri, lümen yerine watt değerine dayalı bir LED değişimi satın almaktır. LED'ler önemli ölçüde daha verimli olduğundan, 15W'lık bir LED tüp, 32W'lık bir floresan tüple aynı veya daha fazla ışık çıkışı üretebilir. Watt'ın eşleştirilmesi, amaçlanandan çok daha parlak bir alana sahip olacağınız veya daha büyük olasılıkla ihtiyacınız olmayan LED'lere fazla harcama yapacağınız anlamına gelir.

4 metrelik tüpler için bu genel kuralı kullanın:

Ayrıca LED'lerin yönlü ışık kaynakları olduğunu unutmayın. Floresan tüpler her yöne (360°) ışık yayar, dolayısıyla çıktılarının bir kısmı reflektörlerden veya tavan boşluğundan yansıyarak boşa gider. Işığı 120° ila 160° arasında aşağıya doğru yönlendiren bir LED tüp, lümenlerini çalışma yüzeyine daha verimli bir şekilde iletir; Daha düşük lümenli bir LED genellikle zeminde veya masa seviyesinde aynı veya daha iyi aydınlatma sağlar .

Balast Uyumluluğu: Satın Almadan Önce Kontrol Edilmesi Gerekenler

En azından ilk adım olarak A Tipi tak ve çalıştır yoluna gitmeye karar verdiyseniz, balast uyumluluğu kritik öneme sahiptir. Elektronik balastların tümü tüm LED tüplerle çalışmaz ve uyumsuz bir kombinasyonun kullanılması titremeye, uğultuya, erken LED arızasına veya tüpün açılmamasına neden olabilir.

Uyumluluğu kontrol etmek için:

• Balast markasını ve model numarasını (fikstürün içindeki balast etiketinde yazılıdır) bulun.
• LED tüp üreticisinin web sitesini ziyaret edin ve uyumluluk tablolarına bakın; saygın markaların çoğu bunları yayınlar.
• Balastınızın anında başlatma, programlı başlatma veya karartma özelliğine sahip olup olmadığını kontrol edin; bazı LED tüpler yalnızca belirli balast türleriyle çalışır.
• Balast 10 yıldan daha eskiyse, onu baypas etmek (B Tipi) genellikle daha akıllıca bir mali karardır çünkü arızalı bir balastın değiştirilmesinin maliyeti yalnızca parçalar halinde 20-60 ABD dolarıdır.

Eski T12 armatürlerinde bulunan manyetik balastlar neredeyse hiçbir zaman modern LED tüplerle uyumlu değildir ve atlanmaları veya armatürün tamamen değiştirilmesi gerekir.

Yatırım Getirinizi Hesaplamak

Geçişin finansal durumu güçlüdür, ancak tam geri ödeme süresi mevcut elektrik oranınıza, günlük çalışma saatlerinize ve ilgili demirbaş sayısına bağlıdır. Bunu nasıl çözeceğiniz aşağıda açıklanmıştır.

Örnek senaryo: Her biri iki adet 32W T8 tüp kullanan (artı armatür başına yaklaşık 5W balast kaybı) 50 adet iki lambalı floresan armatürü olan ve günde 10 saat, yılda 250 gün, 0,14 ABD Doları/kWh karşılığında çalışan bir ofis.

• Mevcut floresan enerji maliyeti : 50 armatür × 69W × 2.500 saat × 0,14 USD = $603,75/yıl
• LED enerji maliyeti : 50 armatür × 28W × 2.500 saat × 0,14 USD = 245$/yıl
• Yıllık tasarruf : Yalnızca enerjide ~358$/yıl
• LED tüp maliyeti : 100 tüp × 8 ABD doları ortalama = 800 ABD doları (B Tipi, Kendin Yap kurulumu)
• Geri ödeme süresi : ~2,2 yıl, sonrasında tüm tasarruflar doğrudan sonuca gidiyor

Balast değiştirmelerden (her 7-10 yılda bir, her biri 25-60 ABD Doları) ve floresan tüp değiştirmelerden (her 2-3 yılda bir) kaçınılması hesaba katıldığında, gerçek geri ödeme süresi genellikle 18 ayın altındadır. Birçok kamu hizmeti şirketi, ticari LED yükseltmeleri için ön maliyetleri daha da azaltan, bazen %30-50 oranında indirimler de sunuyor.

Eski Floresan Tüplerin İmha Edilmesi: Dikkatli Taşıyın

Floresan tüpler, zehirli bir ağır metal olan cıva içerir ve çoğu bölgede normal çöp kutusuna atılamaz. Her standart 4 metrelik T8 tüpü yaklaşık olarak şunları içerir: 3,5 ila 5 miligram cıva Bu, küçük bir su kütlesini kirletmek için yeterlidir.

Uygun imha seçenekleri şunları içerir:

• Yerel evsel tehlikeli atık (HHW) toplama tesisine bırakma — çoğu belediye bu programları genellikle ücretsiz olarak yürütür.
• Home Depot ve IKEA gibi ev dekorasyonu perakendecileri, birçok yerde geri dönüşüm için kullanılmış floresan tüpleri kabul etmektedir.
• Ticari tesisler, lisanslı bir lamba geri dönüşüm şirketiyle çalışmalıdır; Veolia veya Clean Harbors gibi hizmetler, geri posta veya teslim alma programları sunar.
• Çıkarma veya atma sırasında tüpleri kırmayın; tüp kırılırsa alanı derhal havalandırın ve cıva dökülmelerine karşı EPA temizleme yönergelerini izleyin.

Modern Dış Mekan LED Aydınlatma Sistemlerinde Mevcut Akıllı Özellikler

Özellikle dış mekan LED aydınlatması için LED'e geçişin yeterince takdir edilmeyen avantajlarından biri, floresan teknolojisiyle pratik olmayan akıllı kontrollere erişimdir. Floresan lambalar sık ​​sık değiştirildiğinde hızla bozulur ve iyi kararmaz, bu da onları sensörle çalışan veya ağ bağlantılı aydınlatma kontrol sistemlerine uygun hale getirmez.

Hareket ve Doluluk Algılama

Entegre PIR (pasif kızılötesi) veya mikrodalga hareket sensörlerine sahip dış mekan LED armatürleri, kimsenin olmadığı dönemlerde %10-20'ye kadar kararabilir ve alana biri girdiğinde anında yükselebilir. Otoparklarda ve yürüyüş yollarında bu yaklaşım genellikle ek tasarruf sağlar Temel LED enerji tasarrufuna ek olarak %30-50 .

Gün Işığı Hasadı ve Fotoseller

Dahili fotosellere veya DALI/0-10V karartma girişlerine sahip dış mekan LED aydınlatma, ortamdaki ışık seviyelerine yanıt vererek, alacakaranlık/şafak dönemlerinde veya doğal ışığın kısmi aydınlatma sağladığı bulutlu günlerde çıkışı otomatik olarak azaltır. Bu özellikle gölgelik aydınlatması ve kapalı dış mekanlar için kullanışlıdır.

Ağa Bağlı Aydınlatma Kontrolleri

Acuity Brands, Signify (eski adıyla Philips) ve Cree Lighting gibi üreticilerin sunduğu kurumsal dış mekan LED aydınlatma sistemleri, enerji kullanımını izleyen, karartma profillerini programlayan, armatür arızalarını tespit eden ve bakım raporları oluşturan merkezi yönetim platformlarına bağlanabilir. Yüzlerce veya binlerce dış mekan armatürünü yöneten büyük kampüsler, belediyeler veya endüstriyel tesisler için bu düzeyde görünürlük, bakım maliyetlerini şu şekilde azaltabilir: %25–40 yıllık.

Florasandan LED'e Dönüşüm Sırasında Kaçınılması Gereken Yaygın Hatalar

Eğer tuzakların farkında değilseniz, basit bir LED dönüşümü bile yanlış sonuçlanabilir. Bunlar en sık karşılaşılan sorunlardır.

• A Tipi ve B Tipi tüplerin aynı fikstürde karıştırılması : Balastı bir soket için atlayıp bir başka soket için aktif bırakırsanız, tehlikeli bir kablolama durumu yaratırsınız. Tek bir fikstürde daima aynı tipi kullanın.
• Tek uçlu ve çift uçlu kablolamayı doğrulamamak : B Tipi tüpler tek uçlu (güç yalnızca bir uçtan girer) ve çift uçlu (güç her iki uçtan girer) konfigürasyonlarda gelir. Tek uçlu bir tüpün çift uçlu bir tüp olarak kablolanması veya bunun tersi, yangın ve elektrik çarpması tehlikesi oluşturur.
• Ucuz, sertifikasız LED tüpler satın almak : UL, ETL veya DLC sertifikası olmayan ucuz LED tüpler titreyebilir, zamanından önce arızalanabilir veya güvenli olmayan elektrik koşulları yaratabilir. Özellikle dış mekan LED aydınlatması için armatür ve sürücünün uygun IP ve güvenlik sertifikalarına sahip olduğundan emin olun.
• Fikstürün termal ortamının göz ardı edilmesi : LED ömrü ısıya karşı oldukça hassastır. Yeterli termal yönetim olmaksızın kapalı armatürlere yüksek çıkışlı LED'lerin takılması, LED ömrünü 50.000 saatten 15.000 saatin altına düşürebilir. Her zaman fikstür uyumluluk derecelerini kontrol edin.
• Dönüştürülen armatürlerdeki güvenlik etiketlerini güncellemeyi unutmak : Balast bypass dönüşümünden sonra tesisatın orijinal kablo etiketi artık devreyi doğru şekilde tanımlamıyor. Ticari ortamlarda, dönüşüm tipini ve lamba gerekliliklerini belirten yeni bir etiketin eklenmesi en iyi uygulamadır ve yerel elektrik kanunları tarafından zorunlu tutulabilir.
• Dış mekana özgü gereksinimleri hafife almak : İç mekan dereceli bir LED tüpün veya sürücünün dış mekan uygulamasında kullanılması (kısmen kapalı olsa bile) nem girişine, sürücü arızasına ve lambanın erken ölmesine neden olabilir. Her zaman gerçek çevre koşullarına uygun armatürleri kullanın.

Dönüşümü Kendiniz Yapmak Yerine Bir Elektrikçiyi Ne Zaman Çağırmalısınız?

A Tipi dönüşümlerin çoğu ve B Tipi dönüşümlerin çoğu, ev kablolarıyla çalışma konusunda rahat olan yetkin bir DIYer'ın erişimindedir. Bununla birlikte, lisanslı bir elektrikçiyi işe almanın doğru karar olduğu durumlar vardır.

• Standart 120V konut devreleri yerine 277V devrelerle (ticari binalarda yaygındır) çalışıyorsunuz.
• Armatür, boru hattı çalışması veya özel muhafazalar gerektiren ıslak veya tehlikeli bir konumdadır.
• 20-30'dan fazla fikstürü dönüştürüyorsunuz ve işin hızlı bir şekilde yapılmasını ve kodlanmasını istiyorsunuz.
• Tesis ticari bir tesistir ve yerel yasalar, herhangi bir donanım değişikliği için lisanslı elektrik işi yapılmasını gerektirir.
• Mevcut donanımlarda hasarlı, aşınmış veya yanlış takılmış görünen kabloları keşfedersiniz.

Elektrikçiler bölgeye bağlı olarak genellikle saatte 50-120 ABD Doları ücret alırlar. Büyük bir ticari dönüşüm için birçok elektrik yüklenicisi, toplu satın alma gücü ve hızını hesaba katarak profesyonel kurulumu maliyet açısından rekabetçi hale getirebilecek LED yenilemeleri için armatür başına fiyatlandırma sunuyor.
